產品特點

本產品為一套高性能反力框架係統，專為結構工程教學和小型科研試驗設計。主體采用裝配式鋼結構形式，使用Q345高強度鋼材，確保結構穩定性和耐久性。安裝過程無需反力地槽，簡化現場部署，便於實驗室應用。該係統適用於梁類和桁架類教學試驗以及小型科研試驗，提供靈活的實驗平台。）

產品功能

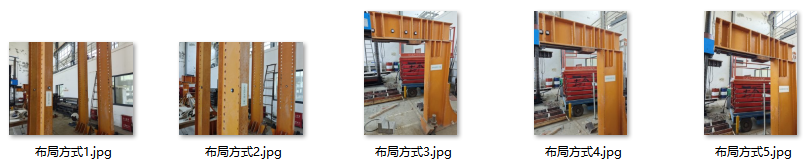

本產品支持多種結構試驗功能，包括梁類、桁架類教學試驗以及小型科研試驗。通過上橫梁的箱型鋼梁和通長直線導軌，實現加載點任意移動，便於調整試驗配置。動靜載框架信息化監測係統滿足靜載和動載振動監測，支持PLC控製和無線傳輸（傳輸距離50m）。其界麵軟件可同時顯示4組傳感器數據，包括數據存儲、數據曲線繪製和采集速率設置（用戶可調節0.1-200Hz）。係統可根據實驗需求組合5類布局方式進行監測，提供全麵的信息化支持。

產品參數

反力架框架：總高度2.7米，立柱淨距1.6米，下橫梁長度3米；設計承載力大於500kN；在額定荷載下，梁中心撓度小於跨度的0.1%。上橫梁為箱型鋼梁，配備通長直線導軌；下橫梁為H型結構，表麵為不鏽鋼；立柱均布安裝孔，支持橫梁高度調節。

隨動小車平台：承載力500kN；滑動摩擦係數≤0.02；與上橫梁直線導軌配套，支持任意滑動和固定。

柱壓縮附件：采用萬向球鉸，支持任意方向轉動；承載力≥500kN。
